Ingeniería del papel: cómo se calcula, se prueba y se monta un libro desplegable
Un libro desplegable no se improvisa sobre la mesa. Detrás de cada escena que se levanta al abrir la doble página hay una geometría que se puede dibujar, un papel elegido por su gramaje y su fibra, y una serie de pruebas que confirman que la pieza vuelve a plano sin forzar nada.
Estas páginas recogen, en orden de trabajo, los mecanismos básicos del oficio y las decisiones que condicionan el resultado antes de cortar el primer pliego definitivo.

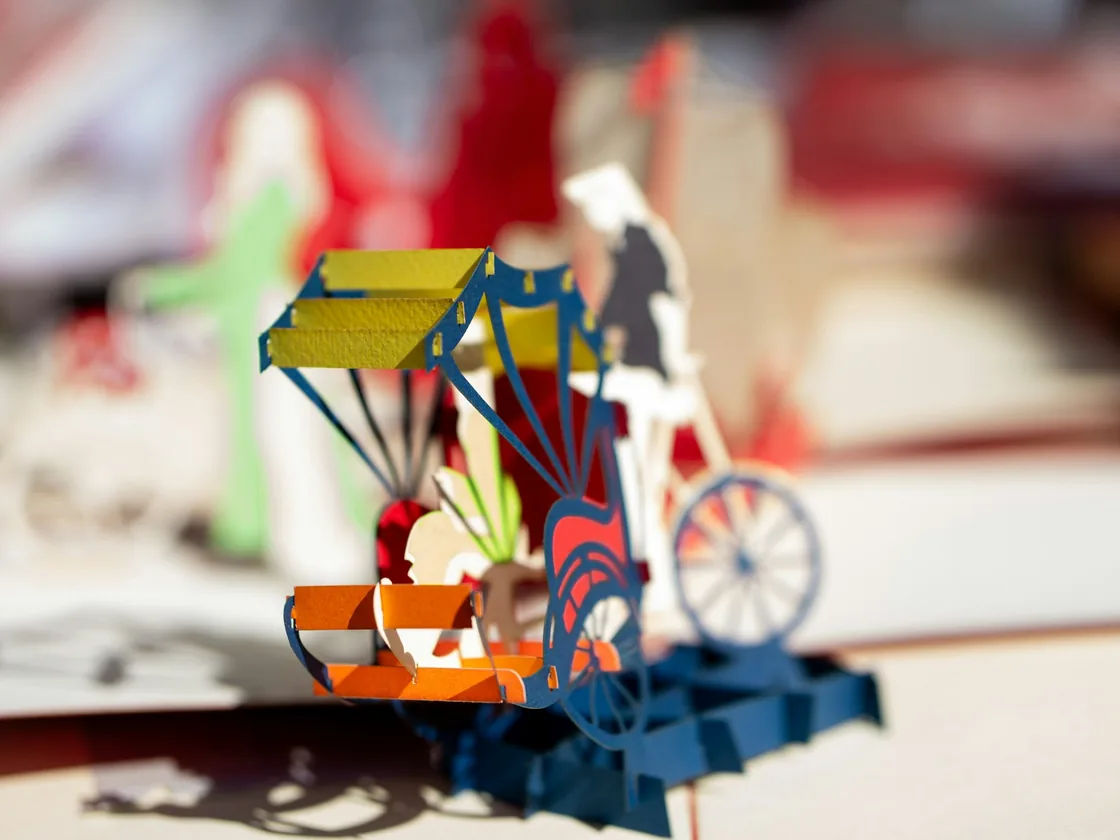

Los mecanismos que sostienen una escena
Casi todo lo que se levanta de una página procede de un número reducido de familias de pliegue. Conocerlas por separado permite combinarlas después sin perder el control del conjunto: cuando una escena falla, casi siempre es uno de estos mecanismos el que está mal medido, no la escena entera.
Pliegue paralelo
Los dos pliegues de la pieza corren paralelos al pliegue central del libro. Es el mecanismo más estable y el más tolerante con errores pequeños: la pieza sube en vertical, describe un recorrido previsible y se aplana siguiendo la misma dirección que la página. Sirve para cajas, escalones, fachadas frontales y cualquier elemento que deba quedar a una distancia fija del lomo.
Pliegue en ángulo
Aquí los pliegues de la pieza forman un ángulo con el pliegue central. La escena gana profundidad porque los planos dejan de ser frontales, pero el margen de error se estrecha: unos grados de más en el ángulo y la pieza choca con la página contraria antes de cerrarse. Conviene dibujar el ángulo sobre la propia maqueta, no calcularlo de memoria.
Construcción en V
La V es el caso particular más útil del pliegue en ángulo y la base de buena parte de las escenas figurativas. Dos alas unidas por un pliegue en valle o en monte se apoyan en la página y se abren con ella; el ángulo entre las alas y la distancia al lomo determinan cuánto sube la pieza y hacia dónde se inclina. Una V mal situada respecto al eje del libro produce el error más común del oficio: la escena se levanta torcida y arrastra consigo todo lo que tenga pegado encima.
Piezas que giran y piezas que se desplazan
Junto a los mecanismos que dependen de la apertura del libro están los que activa la mano del lector. Giran sobre un remache de papel, se desplazan por una ranura o aparecen al tirar de una lengüeta. A diferencia de los pliegues, estos elementos no se ajustan solos: su holgura es una decisión que hay que tomar y medir.
Un disco giratorio necesita un eje que sujete sin apretar. Si el remache queda prensado, el disco se agarrota; si queda suelto, la pieza cabecea y la ventana muestra dos imágenes a la vez. La solución habitual es un remache de cartulina de mayor gramaje que el disco y un pequeño margen de aire medido en décimas de milímetro.
En las piezas de tirador manda la ranura. Debe ser algo más ancha que la lengüeta, tener los extremos limpios para que no se desgarre con el uso y contar con un tope que impida sacar la pieza del todo. El recorrido útil se marca en la maqueta antes de decidir el tamaño de la ventana.
- Definir primero el recorrido visible y después el tamaño de la pieza móvil.
- Reforzar el punto del eje con un pequeño refuerzo interior de cartulina.
- Dejar tope físico en toda ranura por la que se tire hacia fuera.
- Comprobar que la pieza móvil no invade la zona de encolado del pliegue.
- Probar el mecanismo cien veces seguidas: el desgaste aparece pronto.
El plegado en plano se decide al principio
La prueba de que una escena funciona no es que se levante bien, sino que vuelva a plano sin resistencia y sin dejar marcas nuevas. Ese comportamiento no se corrige al final: depende de dónde se sitúan los pliegues respecto al eje del libro y de cuánto papel queda por encima de la línea de cierre.
La regla práctica es sencilla de enunciar y exigente de cumplir: ninguna pieza puede sobresalir del borde de la página cuando el libro está cerrado, y ninguna puede ocupar el mismo espacio que otra en el momento del cierre. Con dos o tres planos superpuestos hay que establecer un orden de plegado, igual que se ordena una secuencia, para que cada pieza se recoja debajo de la siguiente y no contra ella.
Cuando el cierre cuesta, la tentación es forzar el papel para que ceda. Es la peor salida posible: el papel cede, aparece un pliegue parásito y la escena queda definitivamente deformada. Es más rápido rehacer la pieza con dos milímetros menos de altura.
Gramaje, dirección de la fibra y comportamiento del papel
El papel no es un soporte neutro. Un mismo diseño resulta firme o blando según el gramaje elegido, y se pliega limpio o se rompe según cómo esté orientada la fibra respecto a la línea de doblez.
Para piezas estructurales el rango habitual va de 200 a 300 g/m²: por debajo, la escena se vence con la humedad ambiental y con el propio peso de las capas pegadas encima; por encima, el pliegue se vuelve rígido, exige más hendido y termina abriendo el cierre del libro. Los elementos móviles, las lengüetas y los refuerzos suelen quedarse entre 120 y 200 g/m², que permiten holgura sin añadir grosor a la doble página.
La dirección de la fibra es la decisión que más se olvida y la que más problemas causa. Un pliegue paralelo a la fibra sale recto, con el canto limpio; un pliegue perpendicular arrastra las fibras, deja el borde agrietado y pierde firmeza con el uso. Se comprueba en un minuto: se corta una tira estrecha en cada sentido y se dobla ligeramente; la que ofrece menos resistencia indica la dirección de la fibra.
- Orientar la fibra en paralelo al pliegue principal de cada pieza.
- Mantener un mismo gramaje dentro de un mismo mecanismo.
- Contar el grosor acumulado de todas las capas en el punto más cargado.
- Trabajar con papel aclimatado a la sala, no recién sacado de un almacén frío.
- Reservar pliego de la misma partida para las reposiciones de la tirada.
Hendido y corte: la precisión empieza antes del doblez
Hendir es marcar un canal en el papel para que el pliegue ocurra exactamente donde se ha previsto. En gramajes altos no es opcional: sin hendido, la fibra se quiebra y el doblez aparece unos décimas de milímetro desviado, lo que basta para desalinear una escena de varias piezas.
El canal se marca del lado hacia el que se va a doblar el papel, con una punta roma y una regla metálica, aplicando una presión constante. Una hendidura demasiado profunda debilita la línea y la convierte en un punto de rotura; una demasiado leve no guía nada. La referencia es la del propio pliego: la marca debe verse y notarse al tacto, sin llegar a rasgar la superficie.
El corte pide la misma constancia. Cuchilla nueva por tirada, ángulo bajo, varias pasadas suaves en lugar de una fuerte, y la regla siempre sobre la parte que se conserva. En las ranuras conviene rematar los extremos con un pequeño orificio redondo: reparte la tensión y evita que el papel se abra con el uso.

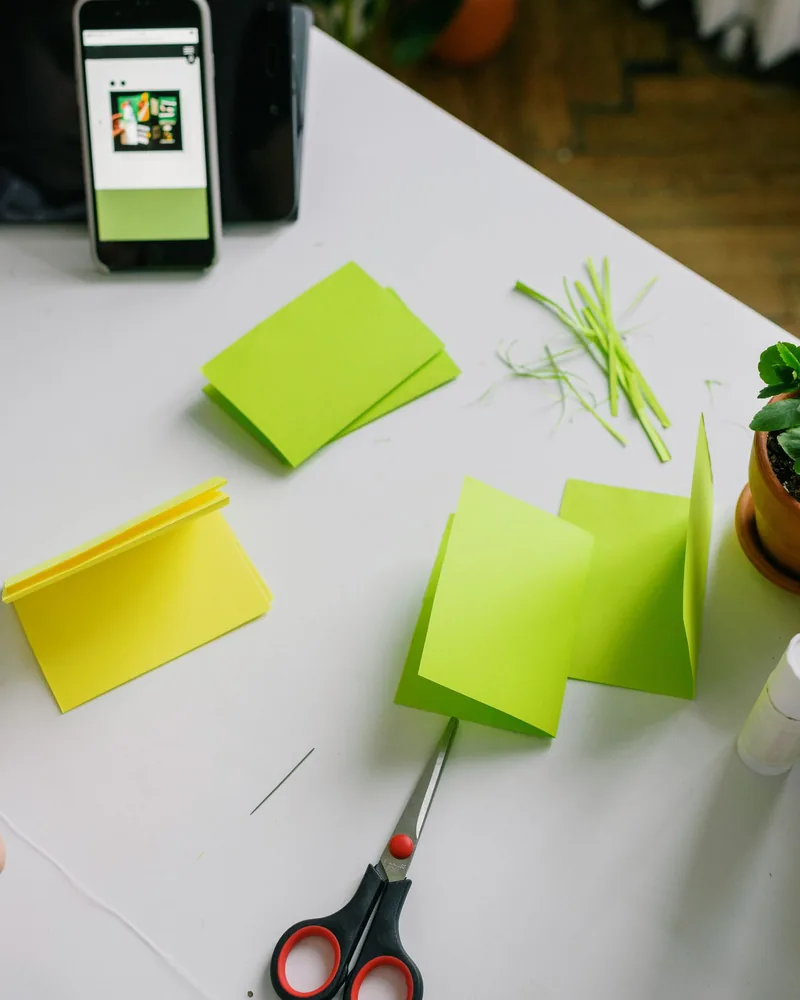

La maqueta de borrador y la prueba de recorrido
Toda pieza pasa antes por papel barato. La maqueta no busca belleza: busca comprobar alturas, ángulos, choques y orden de plegado cuando corregir aún no cuesta nada. Se trabaja con el mismo tamaño de página final, porque la escala cambia por completo el comportamiento de un mecanismo.
La prueba de recorrido consiste en abrir y cerrar la doble página despacio, observando el trayecto completo de cada pieza en lugar de sus dos posiciones extremas. Los choques rara vez ocurren con el libro abierto o cerrado: aparecen a mitad de camino, cuando dos planos cruzan el mismo espacio.
Comprobaciones antes de pasar al pliego definitivo
- El libro cierra del todo sin presión de la mano.
- Ninguna pieza sobresale del borde de la página cerrada.
- Las piezas se recogen siempre en el mismo orden, sin quedar atrapadas.
- La escena se levanta centrada respecto al pliegue del lomo.
- Los elementos móviles recorren todo su trayecto sin rozar el pliegue.
- Tras cincuenta aperturas no aparecen pliegues nuevos ni holguras.
Si algo falla, se corrige sobre la maqueta y se repite la prueba entera, no solo el punto modificado: cambiar la altura de una pieza altera el espacio disponible para las demás.
Lengüetas de encolado y precisión del encaje
Una escena bien calculada puede arruinarse en el pegado. La lengüeta es la superficie que transmite el movimiento de la página a la pieza, y su posición importa tanto como su tamaño: unos milímetros de desviación se multiplican por toda la altura del elemento.
Conviene marcar sobre la página la huella exacta de cada lengüeta con un trazo fino, de modo que la colocación no dependa del pulso. Para escenas de varias capas se pega siempre de dentro hacia fuera, dejando que cada plano asiente antes de añadir el siguiente.
El adhesivo se aplica en capa delgada y uniforme. El exceso de agua deforma el papel y curva la pieza al secarse; el punto de cola demasiado grande atraviesa la cartulina fina y mancha la cara visible. Un adhesivo de secado medio da margen para rectificar la posición durante los primeros segundos, que es justo lo que se necesita en las piezas críticas.
- Lengüetas amplias en las piezas que soportan carga, estrechas en las decorativas.
- Huella marcada en la página antes de aplicar adhesivo.
- Secado con la doble página abierta y un peso ligero repartido.
- Nunca cerrar el libro hasta que el adhesivo esté completamente seco.
Montaje de la doble página y encuadernación
La doble página es la unidad real de trabajo de un libro desplegable. Se monta completa, con todos sus mecanismos, y solo después se une a las demás. Ese orden evita el error de comprobar una escena aislada y descubrir el conflicto cuando ya está pegada al bloque.
El grosor acumulado condiciona la encuadernación. Un libro con escenas de varias capas cierra más abierto que uno plano, y ese margen hay que preverlo en el lomo en lugar de compensarlo con presión. En tiradas cortas es habitual montar las dobles páginas sobre pestañas o cartivanas que absorben el volumen y permiten que la apertura llegue a plano, que es la condición para que las V trabajen como deben.
Las cubiertas cumplen aquí una función estructural, no solo de protección: sujetan el bloque, marcan el grado de apertura y reciben buena parte del esfuerzo de cada uso. Una cubierta demasiado blanda deja que el bloque se abra en exceso y desajusta las escenas más altas.
Tirada corta y repaso manual
Pasar de un ejemplar a veinte cambia el planteamiento. Lo que en una pieza única se resuelve con paciencia, en una tirada se resuelve con plantillas: guías de posición para las lengüetas, gálibos de altura, series cortadas de una vez y montadas en el mismo orden para todas las páginas.
Aun así, el repaso final sigue siendo manual. Cada ejemplar se abre y se cierra completo, se revisan los puntos de encolado, se comprueba el recorrido de los elementos móviles y se marcan los que necesitan ajuste. Es la parte más lenta del proceso y la que decide la diferencia entre un ejemplar que dura y otro que se estropea en las primeras semanas.
Conviene anotar los fallos que se repiten. Si tres ejemplares de veinte presentan la misma holgura en la misma pieza, el problema no está en el montaje sino en el diseño de esa pieza, y merece la pena corregirlo antes de la siguiente serie.
Qué se publica en Gramevi
Gramevi es un proyecto editorial independiente dedicado a la ingeniería del papel y al libro desplegable. Publica material escrito: descripciones de mecanismos, criterios de elección de papel, secuencias de comprobación y notas de montaje, redactadas con el mismo orden en que se afronta el trabajo real.
Los textos se revisan y se amplían con el tiempo, y se procura que cada uno pueda leerse por separado. No hay cursos, encargos ni venta de materiales: lo que hay es documentación de acceso libre sobre un oficio con pocas fuentes escritas en español.
- Mecanismos de pliegue explicados uno a uno, con sus límites y sus fallos típicos.
- Criterios de gramaje, fibra y comportamiento del papel según la función de cada pieza.
- Listas de comprobación para maquetas, pruebas de recorrido y cierre en plano.
- Notas sobre hendido, corte, encolado y montaje de la doble página.
- Apuntes sobre tiradas cortas y repaso manual de ejemplares.
